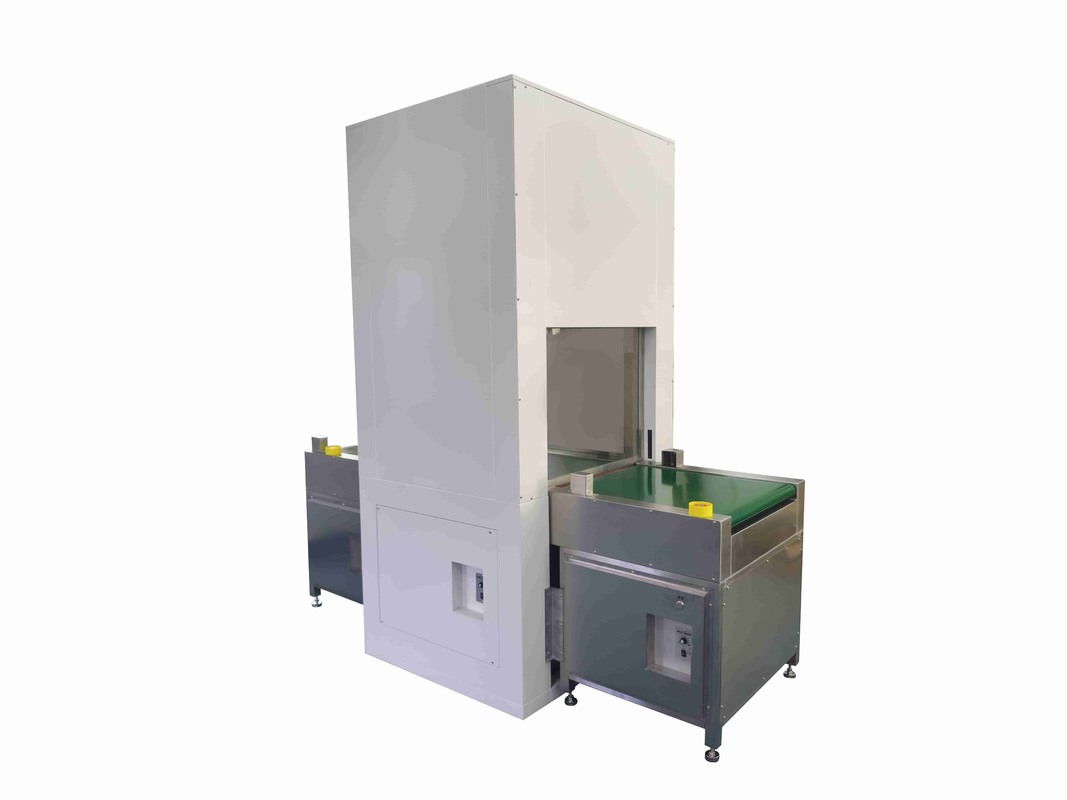

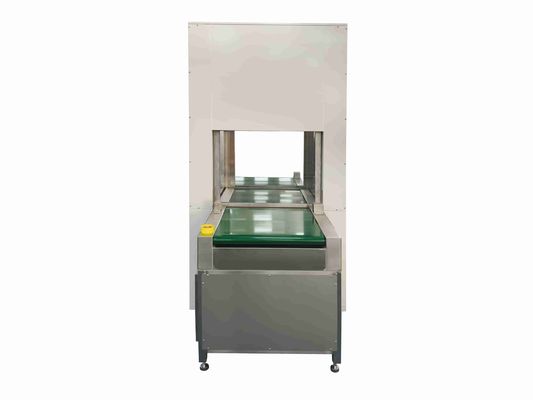

Boîte de passage à actionnement mécanique à trois sections avec convoyeur intégré

Détails sur le produit:

Lieu d'origine: Guangdong, Chine
Nom de marque: MRJH
Certification: ISO 14644,EU GMP,FDA

Conditions de paiement et expédition:

Quantité de commande min: 1
Prix: Contact Us
Détails d'emballage: Cadre en bois
Délai de livraison: 7-15 jours ouvrables
meilleur prix Contact

Détail Infomation
Dimensions externes: Le nombre d'étoiles à l'intérieur de l'appareil doit être déterminé par la méthode suivante: Zone de douche à air: Le nombre d'étoiles à l'intérieur de l'équipement doit être déterminé en tenant compte de l'état de
Sur mesure: Soutien site officiel: Les résultats de l'enquête sont publiés dans les pages suivantes:
Certification: ISO,CE,UL,RoHS

Description de produit

Boîte de passage à actionnement mécanique à trois sections avec convoyeur intégré 0


Spécifications techniques

Catégorie Spécification
Modèle AeroSeal TriFlow-TS300
Tailles standard (L x H) 600mm x 600mm, 800mm x 800mm, 1000mm x 1000mm (Tailles personnalisées disponibles)
Fonctionnement de la porte Levage vertical électrique en trois sections, motorisé
Activation Boutons-poussoirs double face, capteurs infrarouges, pédale ou interrupteur à clé
Système de verrouillage Verrouillage mécanique et/ou électrique empêchant l'ouverture simultanée des deux portes

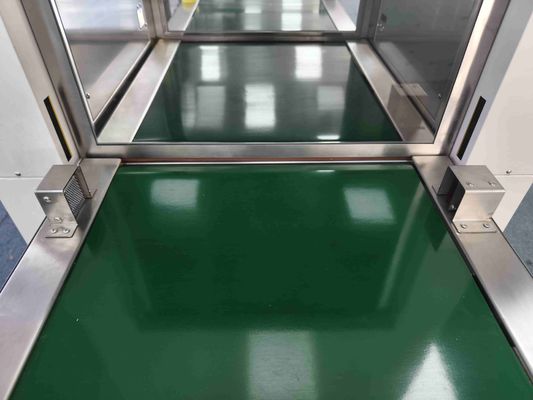

Type de convoyeur Convoyeur à rouleaux motorisé (Standard) ; Convoyeur à bande approuvé par la FDA (Optionnel)
Capacité de charge du convoyeur Jusqu'à 50 kg (110 lbs)
Matériau de construction Acier inoxydable 304 ou 316L (finition : brossé #4 ou électropoli)
Fenêtre de visualisation Double vitrage trempé pour rupture thermique et prévention de la condensation
Étanchéité Joints en silicone ou EPDM sur toutes les portes et le cadre
Alimentation électrique 110V/220V, 50/60Hz (Configurable)
Interface de contrôle IHM à écran tactile classée IP65 avec compteurs de cycles et alertes de diagnostic
Options Lampe germicide UV-C, unité de filtration HEPA/ULPA, intégration d'imprimante d'étiquettes, port de communication BMS (Modbus, BACnet)


Applications

Cette fenêtre de transfert avancée est essentielle pour les industries où la séparation et la stérilité sont primordiales :

  • Pharmaceutique et biotechnologie : Transfert de composants entre les zones de grade A/B/C/D.

  • Fabrication de dispositifs médicaux : Déplacement de pièces et de dispositifs assemblés dans des environnements contrôlés.

  • Pharmacie hospitalière et préparation : Transfert sûr d'ingrédients et de poches intraveineuses préparées dans des isolateurs ou des hottes ISO Classe 5.

  • Production agroalimentaire : Maintien des zones d'hygiène dans les environnements à haut et à faible niveau de soins.

  • Électronique et microélectronique : Prévention de la contamination particulaire lors de l'assemblage de composants sensibles.

  • Laboratoires : Manipulation d'échantillons entre différents laboratoires de confinement.


Comment ça marche (flux de processus)

  1. Chargement : Un opérateur du côté A place des articles sur le convoyeur interne.

  2. Démarrer : Le cycle est démarré via un capteur, un bouton ou une pédale. La porte du côté A se ferme et s'étanchéifie.

  3. Transfert : Le convoyeur interne s'active automatiquement, déplaçant les articles vers le centre de la chambre.

  4. Réception : Une fois le convoyeur arrêté, le verrouillage se libère, permettant à l'opérateur du côté B d'ouvrir sa porte et de récupérer les articles. Les portes ne peuvent pas s'ouvrir en même temps.

  5. Retour : Le convoyeur vide peut être déclenché pour revenir au côté A ou attendre le prochain chargement.


Pourquoi choisir notre fenêtre de transfert ?

  • Conçu pour la fiabilité : Construit avec des composants de qualité industrielle pour un fonctionnement 24h/24 et 7j/7.

  • Solutions personnalisables : Nous proposons une large gamme de tailles, de matériaux et d'options pour répondre à vos besoins précis en matière de processus.

  • Conformité mondiale : Conçu et testé pour répondre aux normes réglementaires internationales cGMP, GAMP et autres.

  • Support expert : Notre équipe fournit un support complet, de la conception et de l'installation à la validation et à la maintenance.

Boîte de passage à actionnement mécanique à trois sections avec convoyeur intégré 1


Boîte de passage à actionnement mécanique à trois sections avec convoyeur intégré 2


Foire aux questions

1. Q : En quoi la conception de la porte en trois sections nous est-elle bénéfique par rapport à une porte traditionnelle à deux sections ou à une porte battante ?
R : La conception de levage vertical en trois sections offre deux avantages clés :

  • Efficacité spatiale supérieure : Elle ne nécessite absolument aucun dégagement latéral ou en hauteur en dehors de l'encombrement de l'unité. Ceci est essentiel dans les aménagements de salles blanches exigus où l'arc d'une porte battante ou la voie d'une porte coulissante seraient impraticables ou présenteraient un risque de contamination.

  • Contrôle de la contamination amélioré : La porte s'ouvre et se ferme verticalement dans un mouvement compact et contrôlé. Cela crée beaucoup moins de turbulence d'air que les portes battantes ou coulissantes, qui peuvent perturber les flux d'air et les différentiels de pression, aidant ainsi à maintenir fermement la classification ISO de votre pièce.

2. Q : Le système de convoyeur intégré peut-il être personnalisé pour nos produits et notre flux de travail spécifiques ?
R : Absolument. Nous comprenons qu'il n'y a pas deux installations identiques. Notre modèle standard est équipé d'un convoyeur à rouleaux motorisé, mais nous proposons une gamme d'options de personnalisation pour garantir une intégration transparente dans votre processus :

  • Type de convoyeur : Des rouleaux, une courroie ou même des lits de convoyeur personnalisés peuvent être spécifiés.

  • Capacité de charge : Les systèmes peuvent être conçus pour supporter des charges supérieures à la capacité standard de 50 kg.

  • Dimensions : La chambre interne et la largeur/longueur du convoyeur peuvent être adaptées à vos bacs, conteneurs ou composants spécifiques.

  • Intégration du contrôle : L'unité peut être intégrée à votre système de gestion du bâtiment (BMS) ou programmée avec des cycles de transfert personnalisés (par exemple, stérilisation UV chronométrée entre les transferts).

3. Q : Quelles sont les fonctions de sécurité et de verrouillage en place pour empêcher une violation du confinement ?
R : La sécurité et l'intégrité sont nos priorités absolues. L'AeroSeal TriFlow™ est équipé d'un système de protection multicouche :

  • Verrouillage mécanique : Un système physique garantit qu'une porte est mécaniquement empêchée de s'ouvrir tant que l'autre n'est pas complètement fermée et scellée, rendant une ouverture simultanée impossible.

  • Verrouillage électrique : Le système de contrôle fournit une deuxième couche de sécurité, avec des capteurs de position de porte qui doivent confirmer la séquence correcte de fonctionnement avant d'autoriser toute action.

  • Alarmes sonores/visuelles : Le système comprend des alarmes configurables qui alertent les opérateurs de toute erreur, tentative de violation ou si une porte est restée ouverte pendant une période prédéfinie.

  • Arrêt d'urgence : Un bouton d'arrêt d'urgence facilement accessible arrête immédiatement toutes les opérations en cas de problème.
