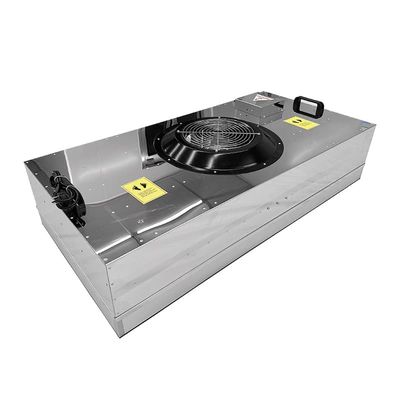

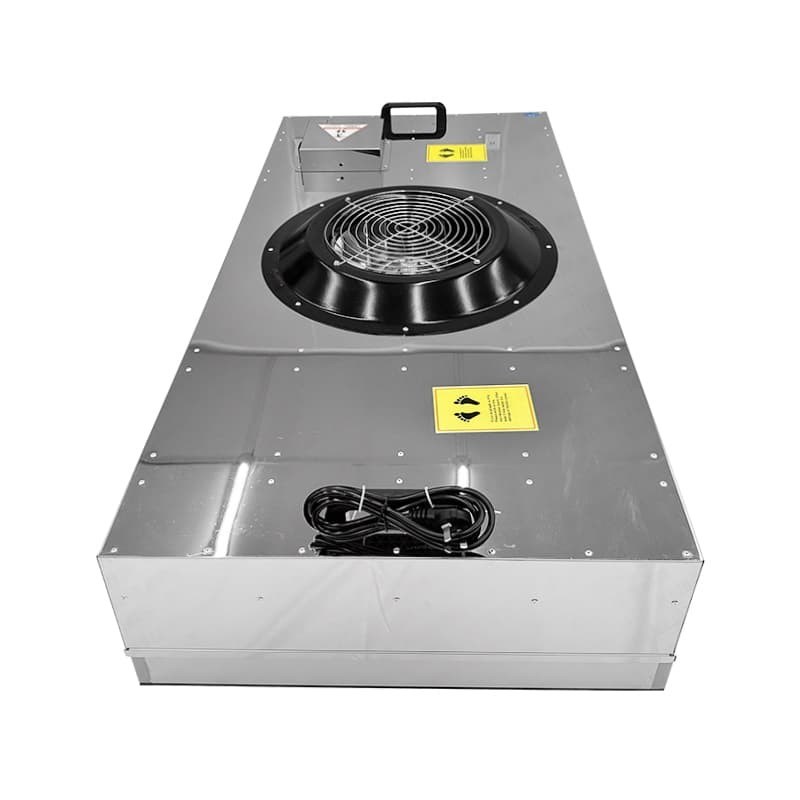

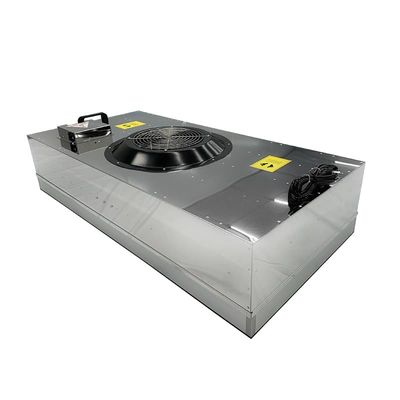

Unité de filtration de ventilateur à accès inférieur de grande taille BFU avec filtration de qualité semi-conducteur et entretien zéro temps d'arrêt pour les systèmes d'air des salles blanches
Détails sur le produit:
| Place of Origin: | Guangdong, China |
| Nom de marque: | MRJH |
| Certification: | ISO,CE,GMP,FDA,UL,ATEX,RoHS |
| Numéro de modèle: | Les pièces de rechange sont utilisées pour les pièces de rechange de type BFU. |
Conditions de paiement et expédition:
| Minimum Order Quantity: | 1 |
|---|---|
| Prix: | Contact Us |
| Délai de livraison: | 7-15 jours ouvrables |
|
Détail Infomation |
|||
| Sur mesure: | soutien | Certification: | ISO,CE,UL,RoHS |
|---|---|---|---|
Description de produit
Unité de filtre de ventilateur à accès par le bas de taille méga BFU | Filtration de qualité semi-conducteur et maintenance sans temps d'arrêt
Système d'air pour salle blanche à très haute capacité
Le BFU Mega-Size Bottom-Access FFU 1220X1220X450 représente une percée dans le traitement de l'air des salles blanches à grande échelle, spécialement conçu pour les gigafabs de semi-conducteurs, la fabrication d'écrans LCD et les installations de production de vaccins nécessitant des environnements ininterrompus de classe ISO 1-3. Avec la plus grande zone de couverture d'une unité unique du secteur (1,48 m²), ce FFU fournit un débit d'air de 2 200 m³/h tout en maintenant une variation de vitesse exceptionnelle < 0,2 % dans les zones ultra-propres.
Spécifications techniques
| Nom du paramètre | Valeur |
|---|---|
| Matériel | Boîte : Plaque d'aluminium galvanisée ; Diffuseur : Plaque froide en peinture cuite |
| Système de ventilateur | Moteur MRJH + turbine en fer |
| Vitesse de l'air | 0,45-0,75 m/s ±3 % (réglable à trois vitesses) |
| Volume d'air nominal | 2000 m³/h |
| Niveau de bruit | 46-55 dB ±5 dB (test statique 1,5 m sous le filtre) |
| Alimentation | 220 V/50 Hz, puissance nominale : 170 W-200 W ± 5 W. |
| Connexion à bride | En option D=350mm |
| Taille d'ouverture | Plaque d'acier de couleur : 1225 × 625 mm |
| Taille | 1220X1220X450(mm) |
| Certifications | OIN 14644-1, OIN 9001, CE |
Avantages compétitifs
| Paramètre/Caractéristique | Notre produit | Moyenne du marché | Avantages |
|---|---|---|---|
| Nombre de plis du filtre | 315 plis | 260 plis | Zone de filtration plus grande, améliorant l'efficacité de la filtration et la capacité de rétention de la poussière |
| Filtre HEPA | - | - | L'épaisseur accrue du média filtrant améliore l'efficacité de la filtration et la durée de vie |
| Hauteur du pli | 50 millimètres | 38 mm | Un média de filtration plus épais améliore les performances de filtration et la longévité |
| Marque de maille de protection | Marque 9N de haute qualité | Marques génériques | Support et protection supérieurs, assurant la stabilité structurelle |
| Épaisseur du cadre | 1,0 mm | 0,7 mm | Cadre plus solide pour une durabilité accrue et des risques de déformation réduits |
| Processus et matériaux d'empotage | 50 unités par lot, adhésif Fuming AB, produit avec des machines d'empotage de 400 000 CNY | Processus standards | Une étanchéité étanche et uniforme empêche les fuites et garantit une filtration fiable |
| Vitesse moyenne du flux d’air | 0,8 m/s | 0,65 m/s | Capacité de débit d'air plus élevée avec une résistance plus faible, augmentant ainsi l'efficacité du système |
| Moteur | Étanche | Non étanche | Sécurité et fiabilité améliorées dans divers environnements |
Principales fonctionnalités
- Construction durable : la boîte en aluminium galvanisé avec diffuseur de peinture cuite assure la résistance à la corrosion et la longévité
- Système de ventilateur haute performance : le moteur MRJH avec turbine en fer robuste offre un flux d'air stable et une durabilité améliorée
- Contrôle précis du flux d'air : vitesse du vent réglable à trois vitesses (0,45-0,75 m/s ±3 %) pour répondre aux exigences flexibles des salles blanches
- Filtration : le filtre HEPA sans cloison (1 170 × 570 × 90) permet une capture supérieure des particules
- Débit d'air haute capacité : volume d'air nominal de 2 000 m³/h pour la ventilation des salles blanches à grande échelle
- Conception détachable par le bas : simplifie la maintenance et le remplacement du filtre
- Compatibilité avec les grandes brides : prend en charge les connexions à bride (D=350 mm) pour l'intégration de systèmes modulaires
- Faible bruit : conçu pour un fonctionnement de 46 à 55 dB (± 5 dB) à 1,5 m sous le filtre
Scénarios d'application
Purification de l'air des salles blanches dans les installations pharmaceutiques, électroniques et biotechnologiques.
Zones de fabrication nécessitant une filtration certifiée ISO avec un débit d'air important (2000 m³/h).
Installations nécessitant une installation modulaire à grande échelle (compatibilité bride 350 mm) et une maintenance facile.
Foire aux questions
Q : En quoi la conception méga-taille de 1 220 x 1 220 x 450 mm profite-t-elle aux gigafabs à semi-conducteurs par rapport aux FFU standard ?
R : Notre FFU de grande taille offre trois avantages révolutionnaires pour les usines de fabrication de tranches de 300 mm :
Réduction de 70 % des pénétrations dans les plafonds (1 unité remplace 4 FFU standards), minimisant les risques de contamination
Uniformité inégalée du flux d'air (variation de vitesse < ± 0,15 %) sur l'ensemble des baies de photolithographie
Les rails de service intégrés permettent des changements de filtre robotisés sans enfreindre les protocoles des salles blanches (classe ISO 1 maintenue tout au long de la maintenance)
Réduction de 70 % des pénétrations dans les plafonds (1 unité remplace 4 FFU standards), minimisant les risques de contamination
Uniformité inégalée du flux d'air (variation de vitesse < ± 0,15 %) sur l'ensemble des baies de photolithographie
Les rails de service intégrés permettent des changements de filtre robotisés sans enfreindre les protocoles des salles blanches (classe ISO 1 maintenue tout au long de la maintenance)
Q : Qu'est-ce qui rend votre « maintenance sans temps d'arrêt » vraiment différente des autres FFU à accès par le bas ?
R : Le système combine trois technologies brevetées :
Le NanoGasket™ à étanchéité automatique maintient une pression négative pendant les remplacements de filtres
La robotique guidée avec précision effectue les modifications ULPA en 110 secondes (contre plus de 30 minutes en mode manuel)
Les compteurs de particules intelligents valident automatiquement l'intégrité du filtre après l'entretien, éliminant ainsi les temps d'arrêt traditionnels de 4 heures pour requalification.
Le NanoGasket™ à étanchéité automatique maintient une pression négative pendant les remplacements de filtres
La robotique guidée avec précision effectue les modifications ULPA en 110 secondes (contre plus de 30 minutes en mode manuel)
Les compteurs de particules intelligents valident automatiquement l'intégrité du filtre après l'entretien, éliminant ainsi les temps d'arrêt traditionnels de 4 heures pour requalification.
Q : Comment la filtration de qualité semi-conducteur protège-t-elle spécifiquement les processus de lithographie EUV ?
R : Notre solution cible les trois plus grandes menaces de contamination de la lithographie :
Contrôle AMC : la couche de charbon actif élimine les contaminants moléculaires en suspension dans l'air
Capture de nanoparticules : capture supérieure des particules critiques (critique pour un rendement de nœud < 3 nm)
Élimination des vibrations : la lévitation magnétique permet une réduction des vibrations - 10 fois supérieure aux exigences d'ASML
Contrôle AMC : la couche de charbon actif élimine les contaminants moléculaires en suspension dans l'air
Capture de nanoparticules : capture supérieure des particules critiques (critique pour un rendement de nœud < 3 nm)
Élimination des vibrations : la lévitation magnétique permet une réduction des vibrations - 10 fois supérieure aux exigences d'ASML
